北斗定位终端安装说明
故障灯、一颜色一信息，更是当下的状态
红灯：通讯指示灯
闪烁：通讯信号准备连接 / 连接失败（120秒以上仍闪烁）
常亮：通讯信号正常连接
不亮：故障状态或未供电
绿灯：定位指示灯
闪烁：定位信号搜星中 / 搜星失败（300秒以上仍闪烁）
常亮：定位信号卫星连接正常
不亮：故障状态或未供电
蓝灯：电源指示灯
常亮：电源供电正常
不亮：故障状态或未供电
三种连接方式
车载设备的安装，从未如此从容

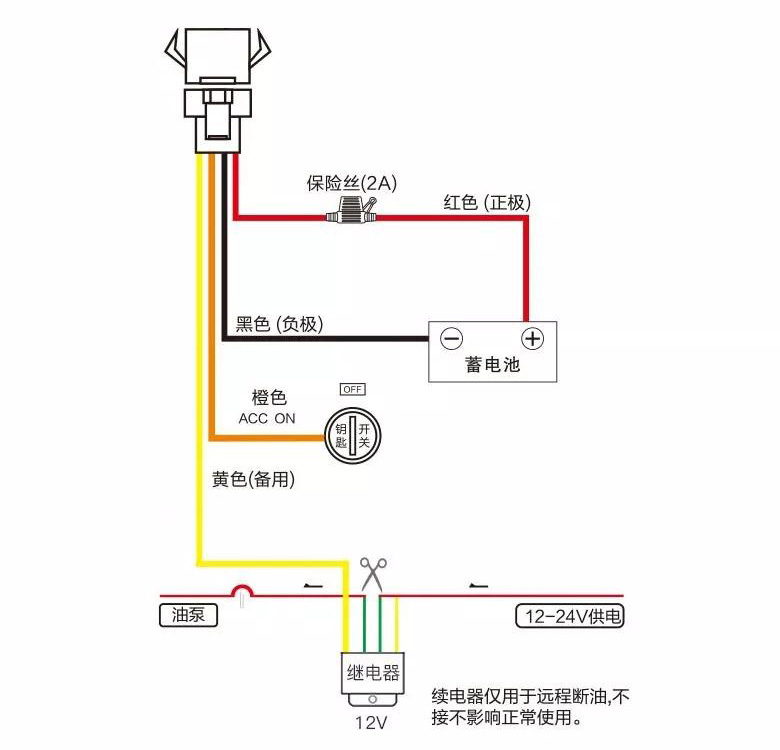

常规接线法

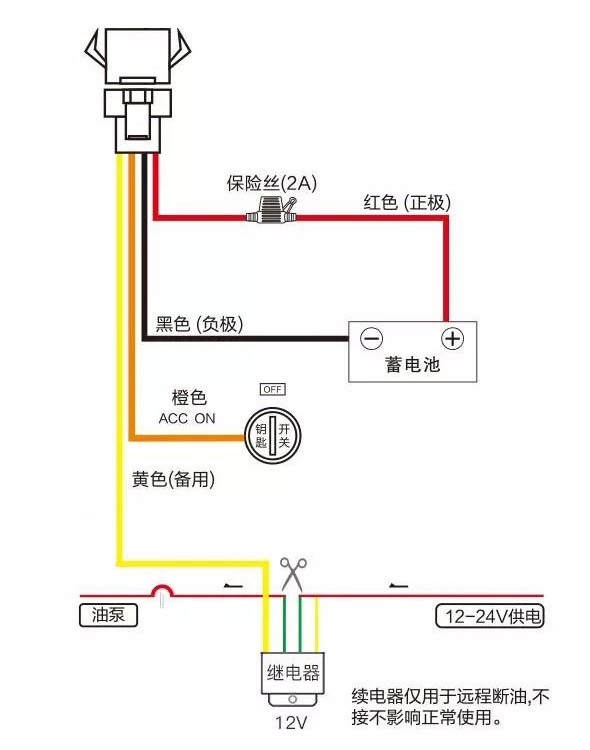

红色线接车辆的常电、橙色接车辆ACC线（不要接常电），黑色线接搭铁，黄色线不接。
简易接线法

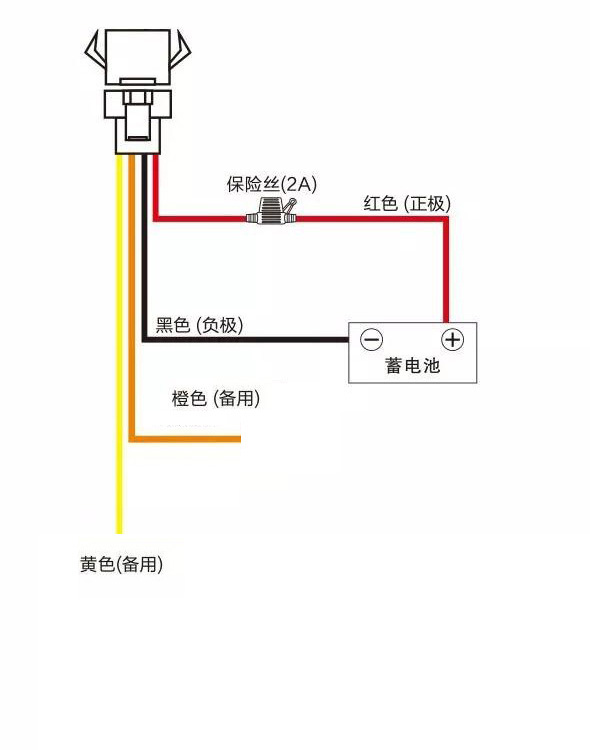

红色线接车辆的常电，黑色线接搭铁，黄色线不接（需确认终端设备支持震动状态识别）。
ACC接线法

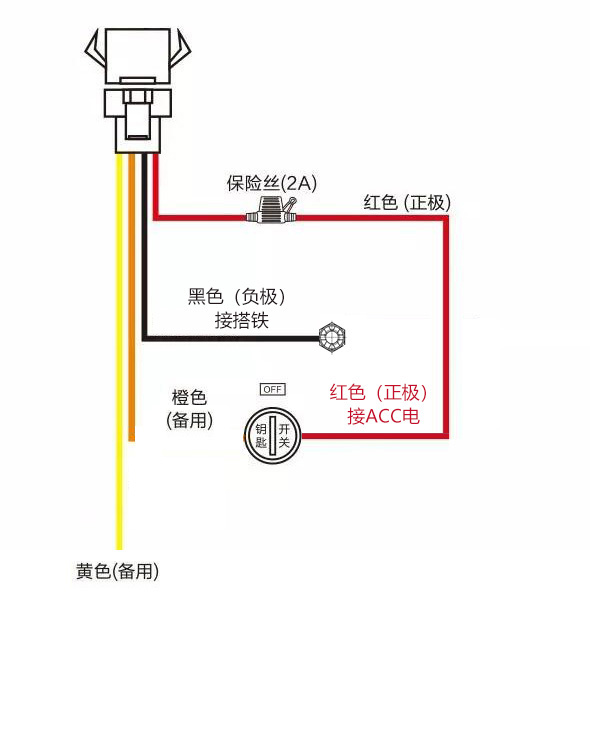

红色线接入ACC点火上，黑色线接搭铁，黄色线不接。
四个注意点
为了更好的体验，将安装细节化
● 安放位置
终端设备严禁放在发动机舱内，可以放置驾驶室内，但不要放置影响驾驶的位置。
● 避免堆叠
终端设备禁与其他电线缠绕，以及和带电设备堆叠，避免终端设备外壳导电，导致电源黑线（负极）短路。
● 电压范围
终端设备严禁接入过高电压，CK100、CK102、CK508在正常情况下的工作电压在 9V-36V。
接入过低电压，则有可能出现重复启动、无法上线定位的状况。
● 安装环境
在安装终端设备的时候，车辆尽量不要停在地下车库、三角区、室内、金属遮挡物下等，避免定位信号反射与衰减。
接线方式说明
虽然简单，但是接牢固却不简单
● 布线标准
- 保持线整洁，密封不露线
- 走线合理，隐蔽
- 过线加固，必要时加厚绝缘层
- 保持线路整齐有序，多而不乱
● 接线标准
- 并联接线穿孔接法，相邻两线接头错开位置
- 线径≤2mm剥皮3cm，>2mm剥皮4cm，电源线≥4cm

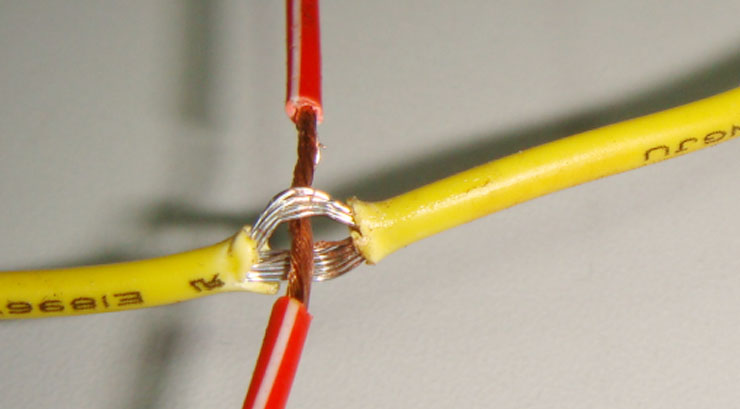

- 串联接线采用交叉绕接法，两线交叉绕三圈
- 线径>3mm需分股交叉对接，每股≤2mm
● 包扎胶布标准
- 主干线包扎两层胶布
- 支线压在已包好的胶布上使其紧贴
- 盖过接头两端各2cm
- 返复包扎3层以上，胶布拉紧一次完成
01

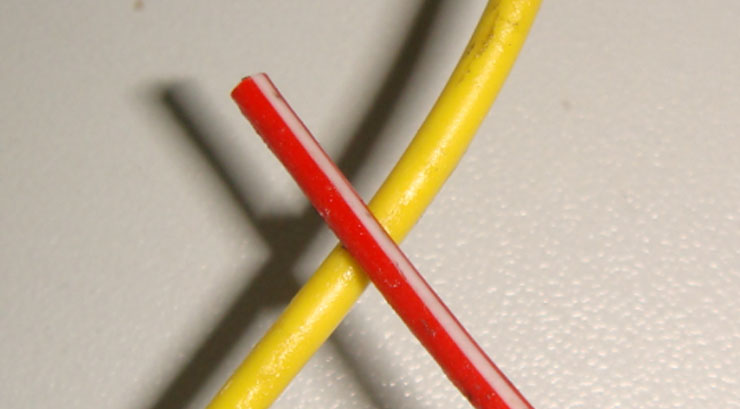

找出需要并联的线路（如电源、ACC）
02
剥开需要连接的线路并按照图片钻孔连接
03

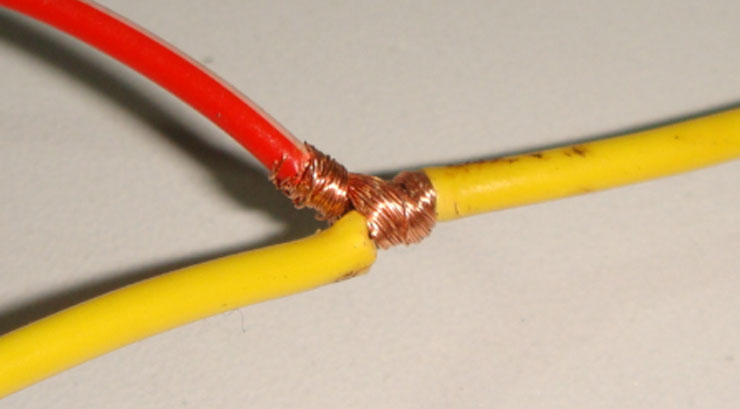

压紧金属线芯并绕三圈以上使其连接牢固
04

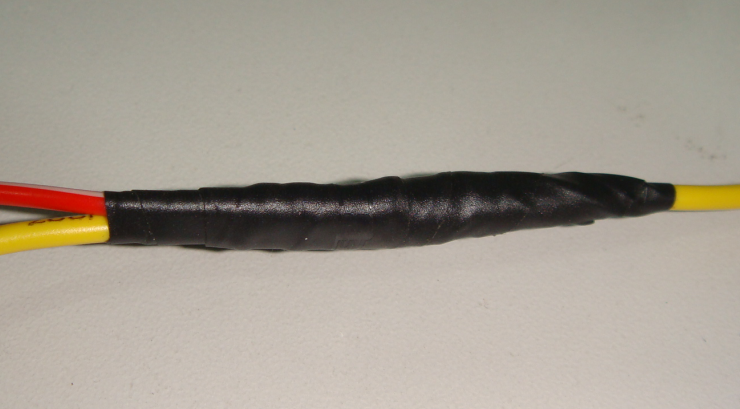

用绝缘胶布包扎三层并包4CM长以上
常见问题汇总
01

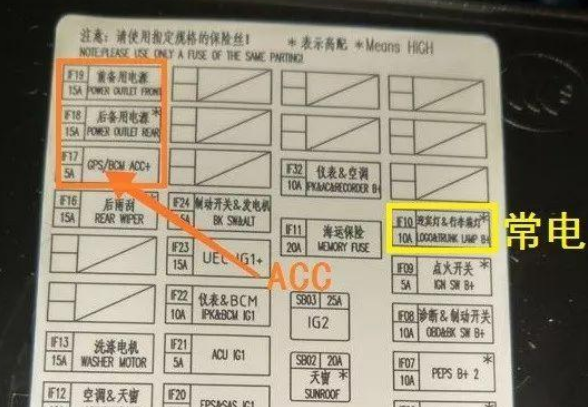

车辆上的ACC线怎么找？
电源接线：电笔一端搭铁，一端搭线，钥匙处于ON或ACC状态氖灯都是常亮，且钥匙处于OFF状态试灯不亮就是ACC线。
保险盒附近：找到车内的保险盒，找到ACC的槽位即可。
02

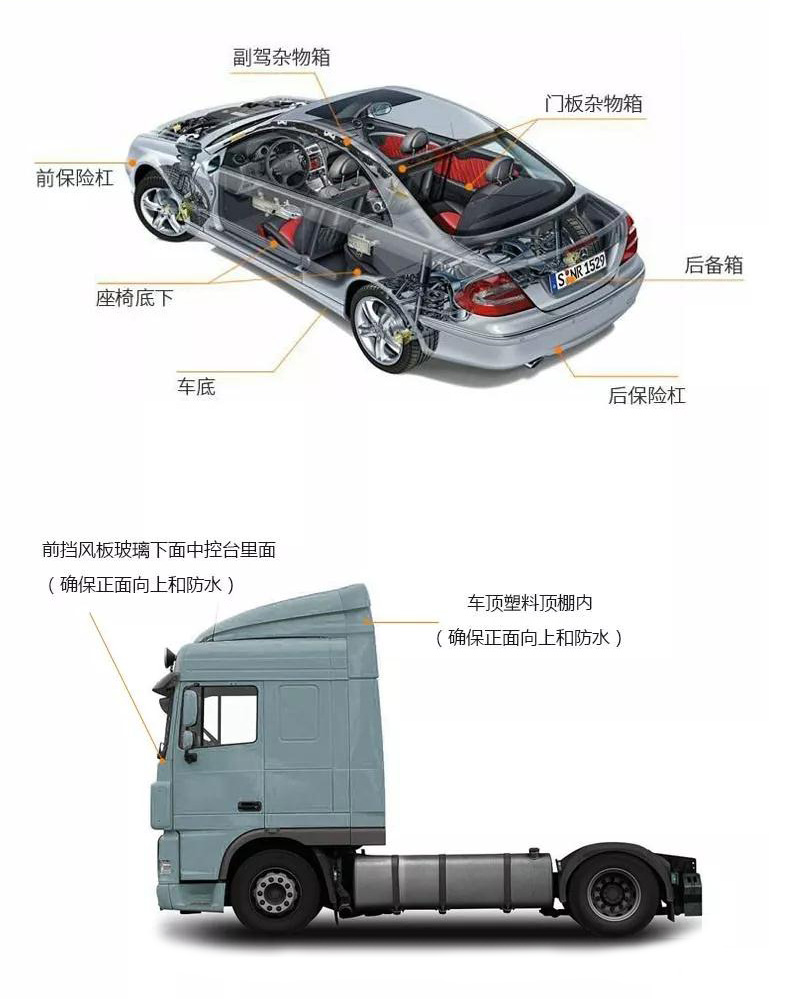

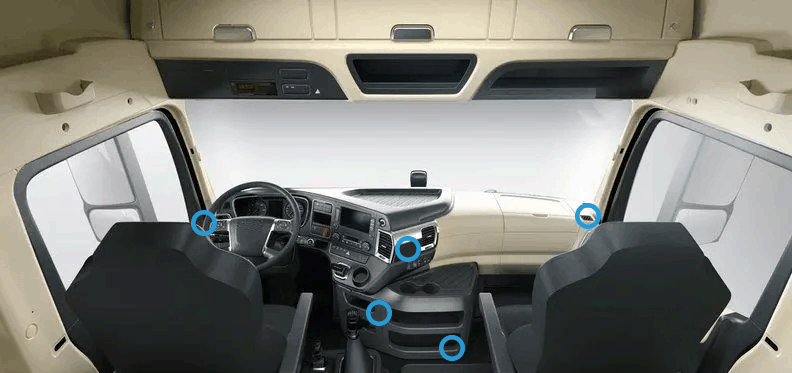

安装位置有什么建议？
建议主机安装置于不宜拆卸且隐蔽处。主机需要严格固定，用魔术贴(主机背面)将其粘于车体，撕去主机底部双面胶带纸，通过强胶粘合，使主机固定于车体。
若主机是悬吊安装，则须用线绳捆扎在车体的某一结构件上。
03
终端设备安装时有无正反面之分？

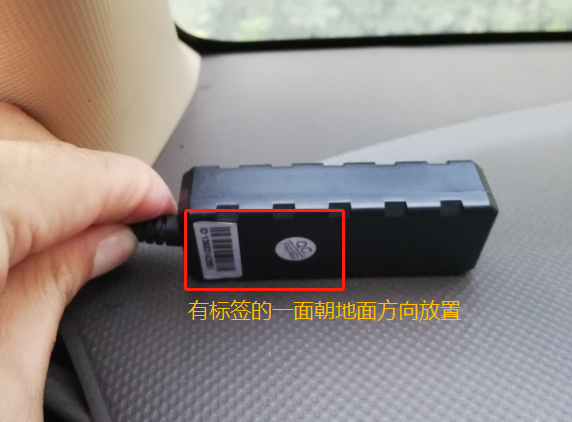

如果安装的是CK108、CK208、CK308、CK808等数码类型的终端设备，那么让有标签的一面朝地面放置。
